基于物联网的园林景观池水智能过滤系统（一）

2020-08-21 791次浏览

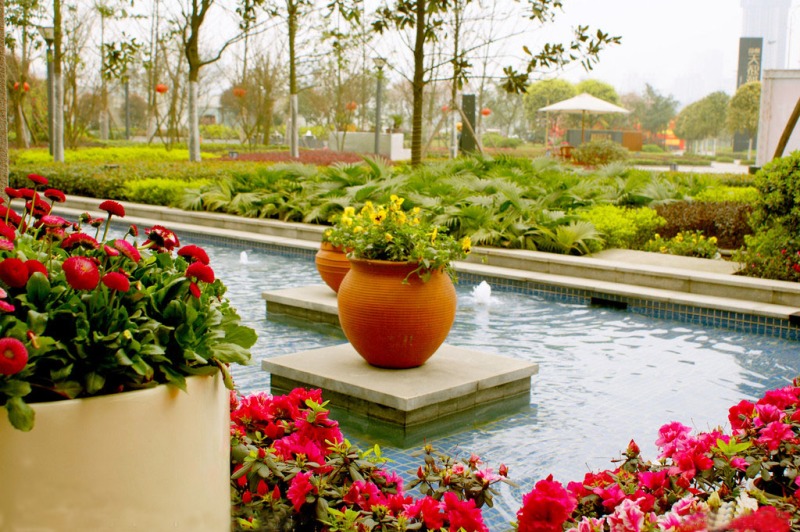

随着经济发展和城镇的绿化建设，许多地方大力推进城市绿化美化工程。景观水池在现代景观水池在现代园林景观中是普遍存在的，但景观池水也为藻类及植物提供稳定的水环境促其生长，池水很容易出现富营养化问题，极大地影响景观水池的观赏性。为了解决这一问题，人们采取过许多措施例如：种植水草、养鱼、投药等等。但往往会产生新的问题，效果不如人意。

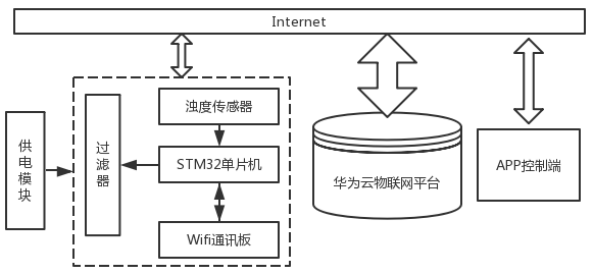

本系统设计主要分为三层感知层、传输层、应用层。感知层，水浊度传感器用于检测水池的水质数据；传输层，将整体的水池水质的数据通过网络传送到华为物联网平台；应用层，华为物联网平台进行智能处理与分析，同时将水质数据实时传送给用户APP端。在控制模式中，系统可根据水浊度传感器、氧气传感器等测量数设定值比对，自动控制选择过滤器的工作模式。同时在用户端，用户可以在手机端下载专属APP来控制过滤器的开关及休眠/工作时长。系统功能结构如图所示：

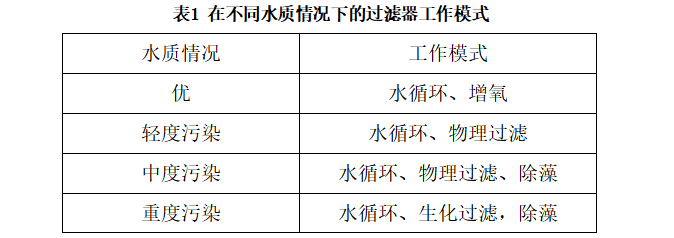

一体化过滤器是集物理过滤、生化过滤、除藻、循环、增氧为一体的过滤器，该过滤器自身含有抽水泵、多模式过滤系统、排水口、排污口等部件。该过滤器使用了较为简单的电路控制，通过按键即可使其工作，并没有用到单片机进行控制，更无法连接网络。因此，我们将过滤器的各不同模式的工作电路连接继电器模块上，然后利用搭载了Wifi通讯模块的STM32系列单片机最小系统控制继电器模块，以此通过STM32系列单片机最小系统进行控制。系统通过判断水浊度传感器的数值自动命令STM32单片机最小系统开启对应水质情况下的过滤器工作模式，以此实现过滤器的各个功能，做到物尽其用。对于过滤器的工作模式阐述如下表所示：
